Compresores de Aire Pistón
Especificaciones y dimensiones
| CABEZA MODELO |
No. CILINDROS |
DIAM. DE PISTON CMS. |
CARRERA CMS. |
RANGO DE VELOCIDAD RPM |
RANGO DE POTENCIA HP |
RANGO DE PRESION LBS./ PULG2 |
RANGO DE DESPLAZAMIENTO PIES3/MIN. |
| I-800 |
3 |
2 (12.06) 1 (8.25) |
7 |
570 A 780 |
7 1/2 A 10 |
175 A 250 |
32 A 44 |

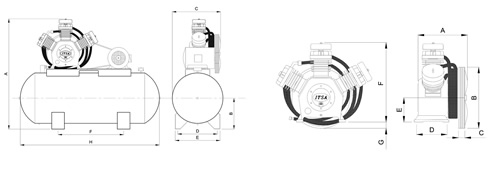

Dimensiones generales
| ACMS. |
|
| A |
48 |
| B |
54 |
| C |
6,4 |
| D |
21,7 |
| E |
18,3 |
| F |
68 |
| G |
9 |
|
|
|
| MODEL0 |
HP MOTOR |
RPM COMPRESOR |
TANQUE |
DESPLAZAMIENTO |
PRESION LBS./ PULG2 |
PESO KILOGRAMOS |
DIA. POLEA MOTRIZ PULG. |
| GAL. |
LTS. |
MTS3 / MIN. |
PIES3 / MIN. |
| I-83512-H |
7-1/2 |
605 |
120 |
454 |
0,99 |
35 |
175 |
360 |
7-1/2 |
| I-84412-H |
10 |
780 |
120 |
454 |
1,25 |
44 |
175 |
365 |
9-9/16 |

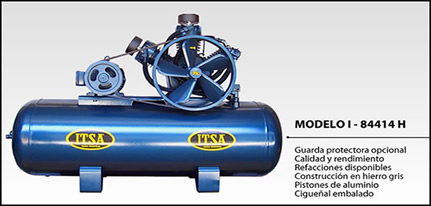

| I-84414-H |
10 |
780 |
132,4 |
500 |
1,25 |
44 |
175 |
376 |
9-9/16 |
| I-84414-HGE |
18 |
780 |
132,4 |
500 |
1,25 |
44 |
175 |
370 |
5-3/4 |
| I-8358-HV |
7-1/2 |
605 |
80 |
303 |
0,99 |
35 |
175 |
330 |
7-1/2 |
| I-8448-HV |
10 |
780 |
80 |
303 |
1,25 |
44 |
175 |
335 |
9-9/16 |
| I-83212-HH |
7-1/2 |
570 |
120 |
454 |
0,91 |
32 |
250 |
392 |
6-15/16 |
| I-83614-HH |
10 |
640 |
132,4 |
500 |
1,02 |
36 |
250 |
412 |
7-1/2 |
Nota: Los compresores de 3 y 5 HP se pueden surtir con motor trifásico o monofásico
Acotación en CMS
| MODELO |
A |
B |
C |
D |
E |
F |
G |
H |
|
| I-83512-H, I-84412-H, I-83212-HH |
141 |
37,5 |
67 |
47,6 |
55 |
83,8 |
135 |
166,5 |
| I-84414-H, I-83614-HH, I-84414-HGE |
141 |
37,5 |
68 |
47,6 |
55 |
98 |
152,4 |
184 |
| I-8358-HV, I-8448-HV |
194 |
* |
85 |
53,4 |
* |
53,4 |
76,2 |
106 |
* Esta dimensión no aplica en tanques verticales
Unidades Duplex
| MODEL0 |
HP MOTOR |
RPM COMPRESOR |
TANQUE |
DESPLAZAMIENTO |
PRESION LBS./ PULG2 |
PESO KILOGRAMOS |
DIA. POLEA MOTRIZ PULG. |
| GAL. |
LTS. |
MTS3 / MIN. |
PIES3 / MIN. |
| I-2-88814-H |
20 |
780 |
132,4 |
500 |
2,49 |
88 |
175 |
510 |
9-9/16 |
| I-2-810014-H |
20 |
895 |
132,4 |
500 |
2,83 |
100 |
100 |
510 |
11. 00 |
| MODELO |
A |
B |
C |
D |
E |
F |
G |
H |
|
| I-2-88814-H, I-2-810014-H |
154 |
32 |
61 |
40 |
48 |
94,5 |
230 |
260 |
|
